抗车辙添加剂 沥青添加剂

联系电话：13776848560赵先生

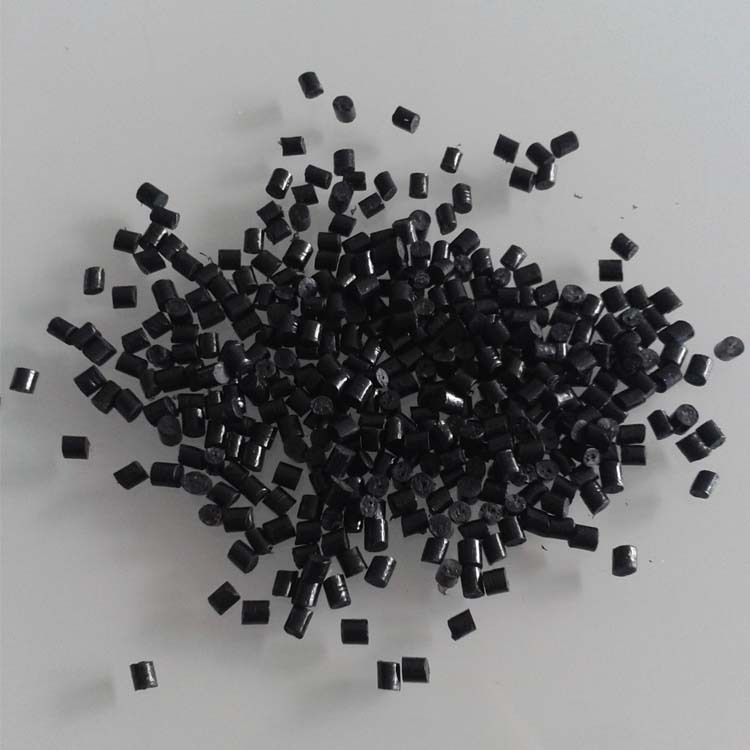

抗车辙剂外观为纯黑色颗粒状固体，是一种由多种聚合物复合成的沥青混合料添加剂，它通过集料表面的增粘、加筋、填充以及沥青改性、弹性恢复等多重作用而大幅提高沥青混合料的高温稳定性，并对混合料的水稳定性和低温抗裂性也有改善。

性能参数

粒径: ≤4 mm	软化点：135~150℃
高分子聚合物成分：＞95%	拉伸强度：25~30MPa
密度： 0.91~1.10g/cm3	弹性模量：1.3~1.5GPa
融伸指数：7~10g/10min	断裂延伸率：8～12％

主要作用1）嵌挤作用
抗车辙剂在施工过程中由于高温的作用而软化,这些微粒在碾压过程中热成型,相当于具有高粘附性的单一粒径细集料填充嵌挤到了集料骨架中的空隙,增加了沥青混合料结构的骨架作用,加强了混合料之间的相互作用力,使混合料之间更加紧密,降低了成型路面的渗透性.同时增加了沥青混合料承受荷载的能力. 2）加筋作用
由于抗车辙剂中聚合物形成的微结晶区具有相当的劲度,它在拌和过程中部分拉丝成塑料纤维,在集料骨架内搭桥交联而形成纤维加筋作用.由于聚合物纤维的存在,它在胶结料中形成网状,加强了沥青矿粉胶结料体系相互作用和整体性. 3）胶结作用
抗车辙剂投入沥青混合料的拌和锅中,在170~180°C的温度下,首先通过与矿料干拌,使它软化,继续加入沥青拌和,抗车辙剂颗粒与沥青形成胶结作用，使沥青性能得到改善.提高了沥青的软化点;降低了对温度的敏感性;增加了沥青与矿料的粘附能力. 4）变形恢复作用
抗车辙剂的弹性成分在较高温度时具有使路面的变形部分弹性恢复的功能,因而降低了成型沥青路面的永久变形.

应用领域
1）公路：高速公路及高等级公路，特别适用于高温地区、重交通路段及长大纵坡路段； 2）市政道路：市政干道、公交车道等，特别适用于十字路口和公交车站； 3）机场工程：机场跑道。

使用说明一、应用比例
抗车辙剂的使用剂量为沥青混合料的0.3~0.5%,即每吨沥青混合料中掺3~5KG.用于道路则一般掺0.35-0.4%,即每吨沥青混合料中掺3.5-4KG即可.交通量大,重型车辆多的用高限,特殊路段可掺0.6%以上. 二、施工工艺
抗车辙剂的使用工艺方便简单,通过沥青混合料拌和过程中直接加入: 1. 将矿料加热到170~180°C时,将添加剂直接投入拌和锅内进行干拌,拌和时间可增加2~3秒. 2. 加入热沥青继续搅拌,拌和时间可相对增加. 3. 成品混合料的质量控制和储存运输按常规的混合料进行.使用抗车辙剂的明显优势1. 优越的性能
能显著改善沥青混合料的高温性能,提高混合料抗车辙能力,抗车辙能力可提高3~4倍.路面稳定性得到提高,马歇尔稳定度提高了25%.沥青混合料的弹性提高25%,改善了沥青混合料的低温柔韧性,提高了抵抗开裂的能力和水稳定性.提高了沥青混合料的抗疲劳性能,延长沥青路面的使用寿命. 2. 良好的性价比
改性工艺简单,使用灵活方便,不需要增加任何机械设备,减少设备投资的费用.减少了在改性沥青在改性过程中的加热环节,因而降低在改性过程中对沥青性能的加热影响,延长沥青的使用寿命.少去了改性沥青需要储存的过程.而储存不但增加沥青的加热时间,影响沥青技术性能,而且容易使改性沥青发生离析.抗车辙剂可以长期库存不变质. 3. 不影响配合比设计
选用其他改性剂改性沥青时一般要考虑沥青与改性剂的相容性.相容性不佳会影响沥青的改性效果.而抗车辙剂可随意选用沥青而不会影响改性效果.在任何掺量下不改变沥青混合料的级配,低掺量时(0.3%-0.5%)维持最佳油石比不变,高掺量时(>0.5%)最佳油石比适当增加01.-0.2%.
